產品介紹

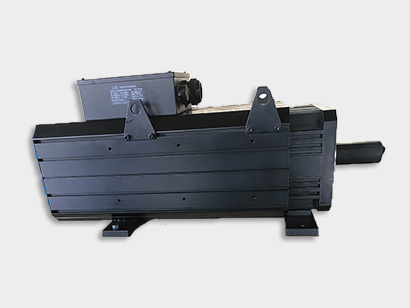

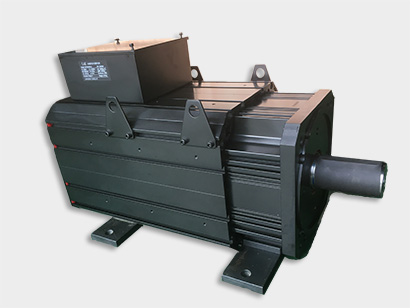

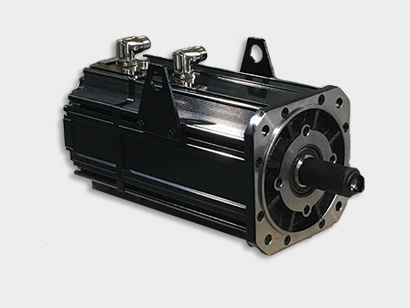

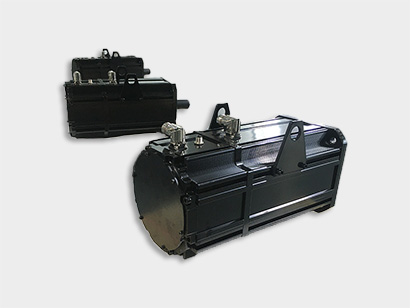

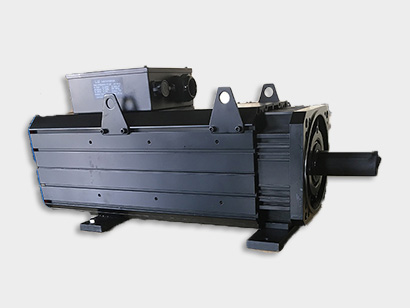

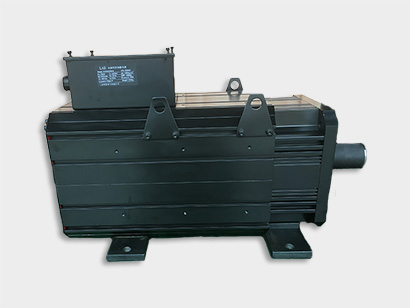

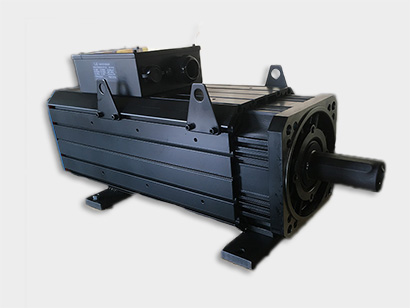

永磁同步伺服電機 SVPM系列

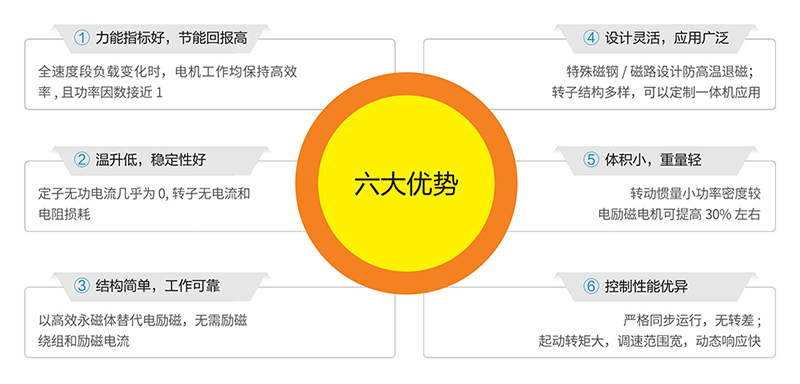

產品簡介：
1.國際流行的伺服結構，獨特的通風冷卻系統,高功率密度；
2.電機在基頻以下恒轉矩輸出,結合控制系統，在0轉速時，也可達到額定轉矩輸出;
3.使用低損耗硅鋼片，在整個規定速度范圍內都保持較高的效率水平；
4.精準的動平衡和低轉動慣量更適合伺服系統的控制，達到快速響應;
5.由于采用無機座結構電機中心高降低?減少電機的安裝空間；
6.永磁電機采用了定制的磁鋼?使電機更加可靠；
7.可根據不同場合加裝編碼器，提高控制精度；
8.適用于永磁矢量控制的變頻控制系統；

產品詳情

SVPM永磁同步伺服電機選型

SVPM

25B

110

B35

①

②

③

④

⑤

⑥

⑦

⑧

序列	名稱	說?????明		示例
1	電機系列	SVPM 永磁同步伺服電機

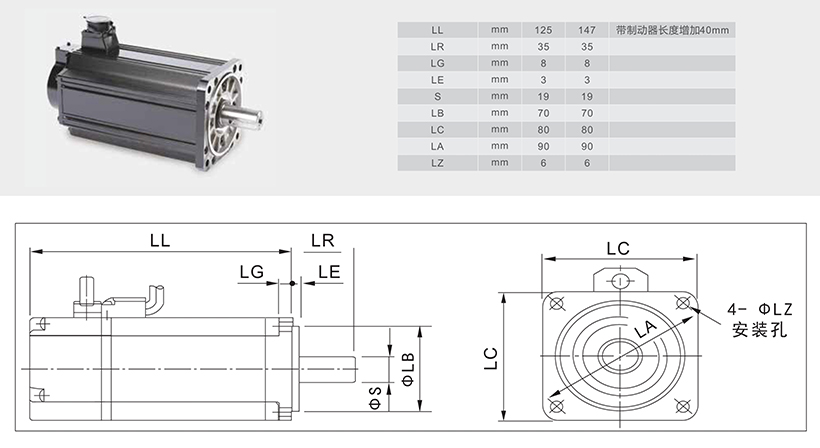

2	機座尺寸	08-30系列		08-14系列參考安裝法蘭直徑，18系列參考法蘭止口直徑
3	額定功率	0.37-500KW		可選
4	額定轉速	RPM		10表示1000RPM，15表示1500RPM ， 20表示2000RPM
5	冷卻方式	AN:自冷?F1:強制風冷220-240V?F2:強制風冷380V/440V?W:液體冷卻
6	額定電壓	1：220V240V??2:380V/440V??3：其他
7	編碼器類型	N:無編碼器 R:旋變變壓器 D:2500線光電 D2:5000線光電 A2:17位絕對值 A3:23位絕對值 S：正余旋 E:ENDAT

8	安裝方式	B5法蘭安裝?B35底腳加法蘭安裝
9	絕緣等級	F級標準		其他頂置
10	防護等級	標準IP54
11	電機出軸	標準帶鍵槽，（光軸或其他可選）
12	溫度保護	PTC130的報警溫度130℃		其他可選
13	磁鋼規格	最高耐溫180℃
14	生產工藝	內嵌轉子工藝
15	制動器	電磁失電制動器		可選
16	涂裝	防銹底漆+啞光黑面漆		其他可選
17	使用環境	海拔	1000米以下
		環境溫度	-15℃-40℃
		相對濕度	95%以下（不結霜）
